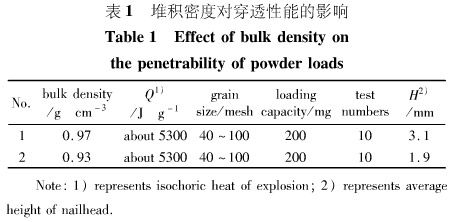

射钉弹同一配方，两种不同堆积密度的双基球形药的穿透试验结果见表，穿透性能用钉头高度表征。弹钉钉头高度越小，穿透性能越好。从表1的试验数据可以看出，1#样与2#样在能量水平和药型尺寸相近的条件下，其穿透性能随着堆积密度的降低而提高。造成这种差异的根本原因在于其真密度的不同。

从物理学的公式可知：ρ真=ρ堆/V真式中，ρ真为火药的真密度；ρ堆为火药的堆积密度；V真为1 cm3球型药中火药的真实体积。由于1#、2#样的药型尺寸及粒度分布基本一致，V真1≈V真2，而ρ堆1；ρ堆2，所以ρ真1；ρ真2，说明2#样的真密度小于1#样，对于射钉弹药包配方和药型基本一致的火药，其真密度的降低就意味着火药的药质变疏松和比表面积的增大。

药质疏松的火药在燃烧过程中，火焰更容易向火药内部传播，从而使火药燃速加快；比表面积增大就意味着火药的初始燃面增加。这两者都有利于火药装药的完全燃烧，所以，2#样比1#样的火药装药燃烧得更加完全，残渣更少，火药的能量得到更加充分的应用，平均钉头高度由3.1mm下降到1.9mm，比1#样表现出更好的穿透性能。
